BMW320i(E90) バックモニターとレーダー探知機配線工事(その1)

バックモニターの取付工事については多くの方からブログを参照いただいているところである。
今回はモニターの電源の配線工事が中途半端に終わっていたことと
新たにレーダー探知機を取り付けてその配線もだらんとしてテキトーで見苦しかったので
その工事にやっと重い腰を上げることに。

BEFORE

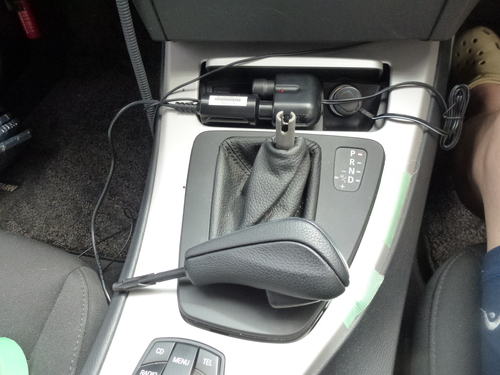

先ず電源ケーブルの状況。シガーソケットからダブルソケットを介して電源供給。

AFTER

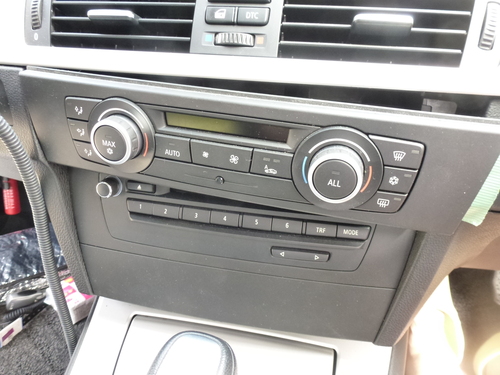

作業終了。センターコンソール灰皿周りがすっきりしました。


さて作業手順ですが、マニアックな内容ですので関心のない方はスルーしてください。

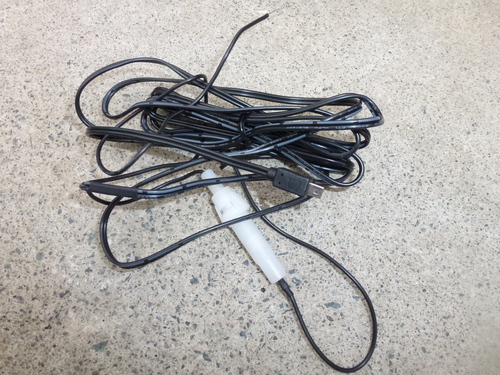

準備したのは別売の直接配線用のケーブル。Amazonで1575円(送料無料)でした。


1 シフトノブ外し
エンジンをかけシフトレバーをNの位置にします。

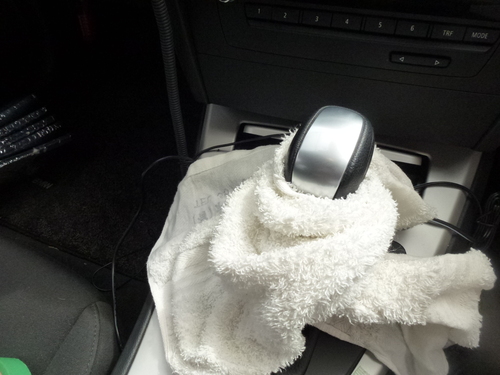

タオルを巻き付け力任せに上に引っ張ります。
そんなに力はいりませんがシフトノブでパンチを食らわないようにご用心(笑)

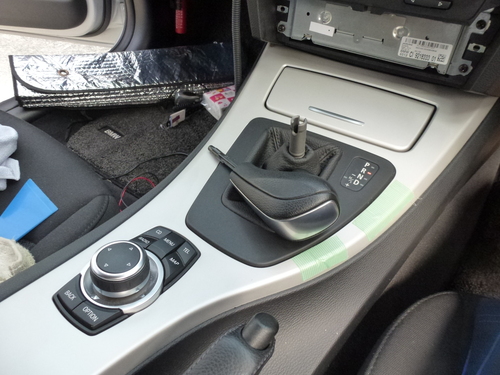

2 パネル外し

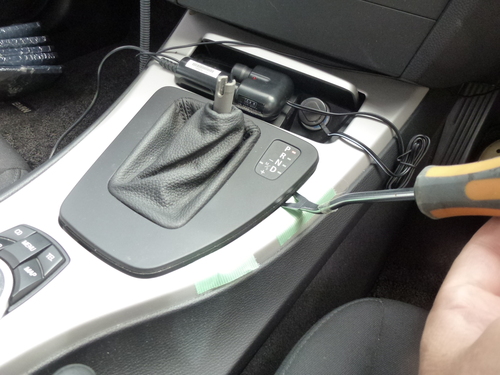

必要なところに養生をしながらパネルを外します。

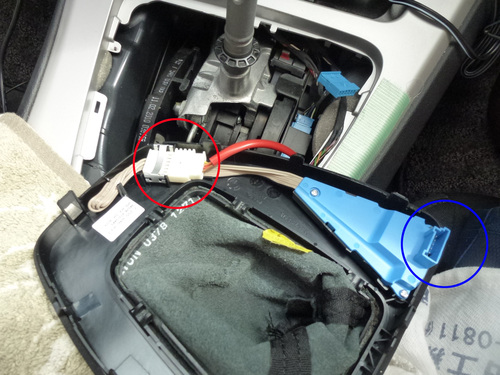

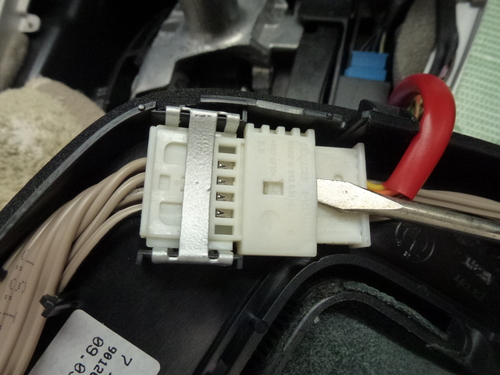

青丸のコネクターはすぐ外れますが赤丸はフックがあるので
精密ドライバーなどで少し浮かせせないと外れません。

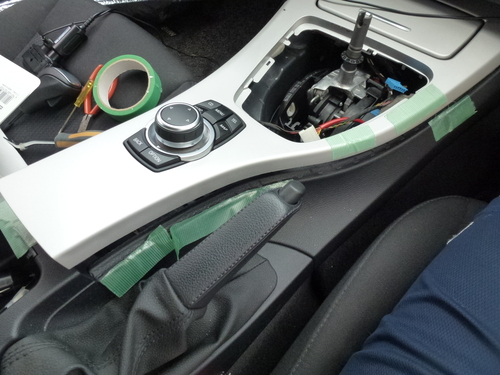

次にセンターコンソールの上部パネルを外します。
「BMW コンソール 取り外し」で画像を検索するとたくさんのアドバイスが得られます。
後方から注意深くはがしていきます。

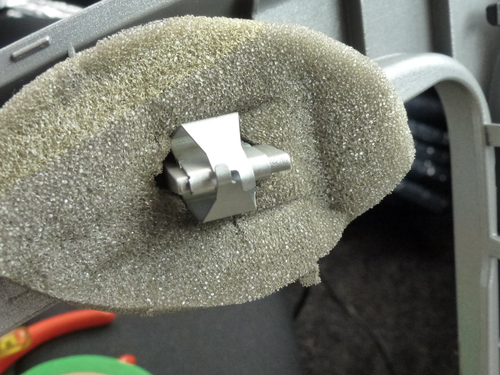

内部の爪はこんな風になっていますので力を少しずつ加えるとじわーっと上がります。

センターコンソールアッパーカバーを外したところ。タオルは養生用です。

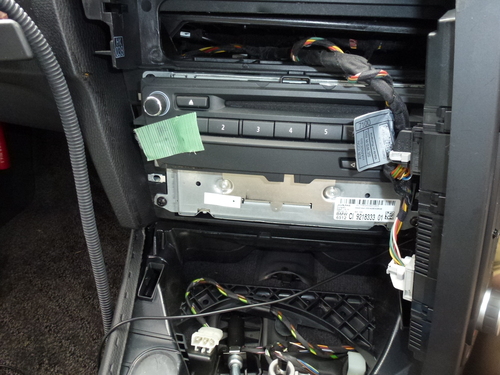

ついでにオーディオパネルも外しました。


3 電源をシガーライターから取る
モニター兼ワンセグテレビとレーダー探知機の電源はシガーライターの電源からが一番簡単なようです。
アースをどこからか取るともっと簡単なのですがBMWはなぜかそんな隙がありません。
面倒なのでプラス、マイナスともシガーライターの配線から取ります。

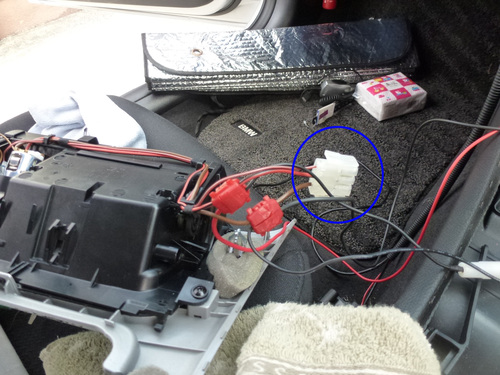

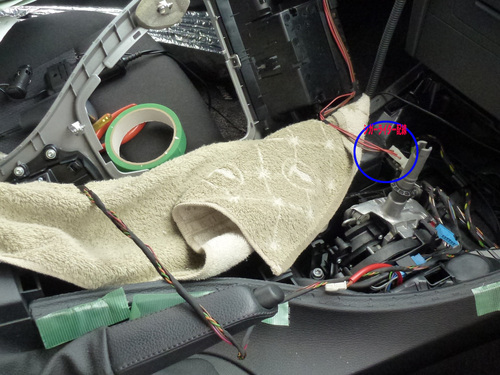

青丸のカプラーは事前に出て来た青丸の所に差し込みます。
1個の配線取りだしカプラーにレーダー、モニター両方を噛ませています。
コンソールの中はあまり余裕がないので4個も電源取り出し用のカプラーを噛ませると
コンソールのアッパーパネルが閉まらないと読んでのことです。
コンソール内の作業は終わりました。
パネルも何とか力づくで押し込みました。

エアコン調整のパネルはフロントグリル周りのパネルを外して
先ずエアコン調整のパネルをはめてから出ないと収まりません。
