工作少年再び(その2)・・・トライアック万能調光器キット

先に紹介したトライアック万能調光器キット,本日からいよいよ制作に入る。
先ず基板に半田づけ。

精密半田ごては行方不明になってたので新しく購入。
半田ごてスタンドはiPod用の拡声装置。

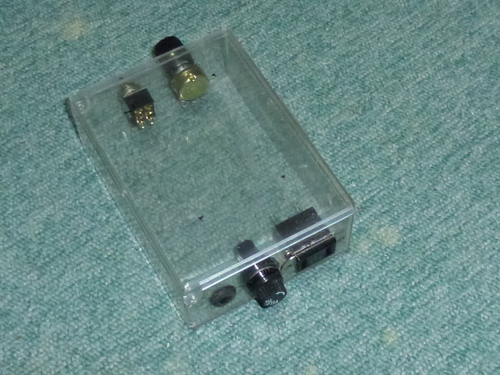

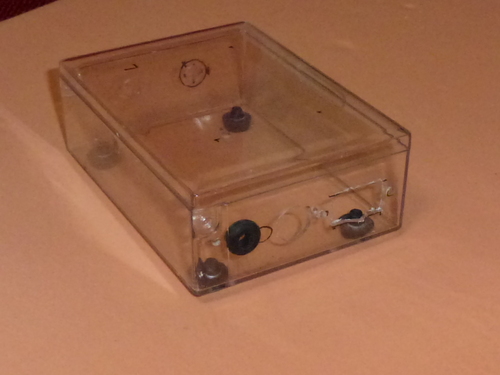

アクリルケースにスイッチやコンセントなどを取り付ける穴を開け

それぞれのパーツを組み込む。

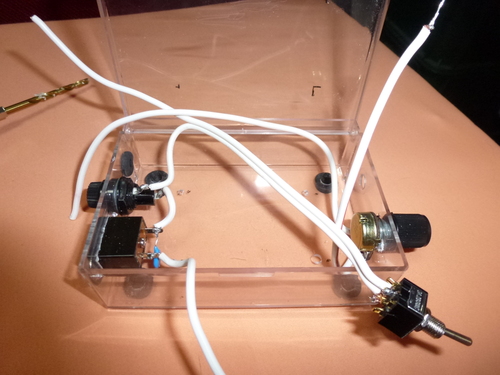

各パーツにリード線を半田づけ。

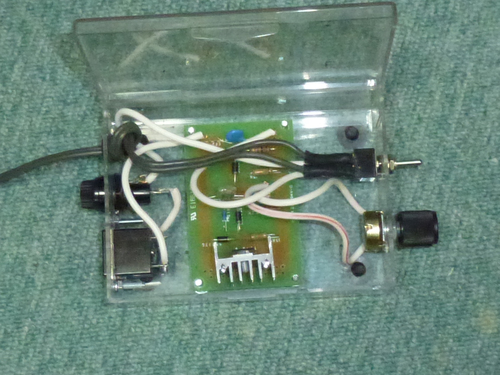

基板を組み込み完成。

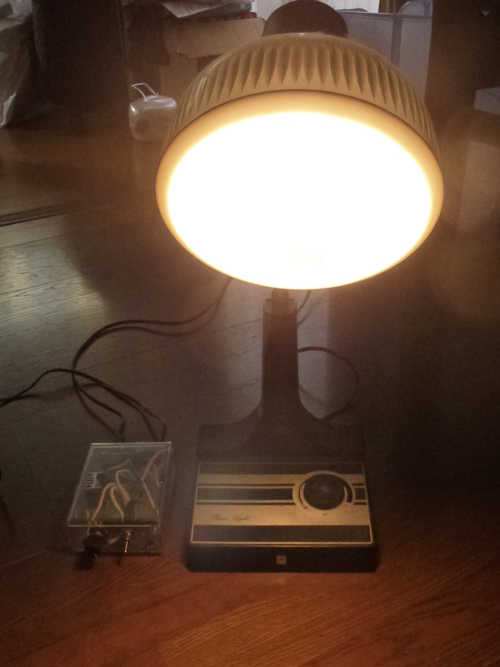

早速テスト。電気スタンドをコンセントに差し込み、ボリュームを少しずつ上げると
だんだん電球が明るくなります。大成功です。



途中で怪しげな半田づけもありましたがどこも損傷することなく、動作も正常のようです。

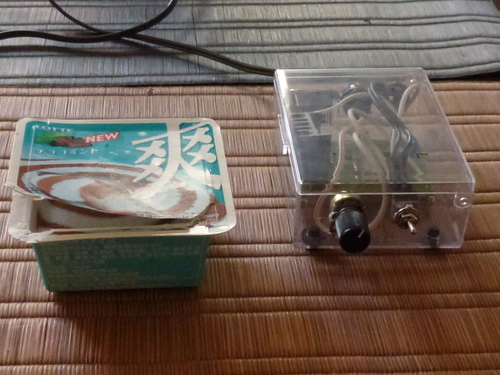

完成お祝いにアイスクリームをいただきました。
クールです。

by dd-dinosaur | 2013-09-21 21:33 | DIY | Trackback | Comments(0)
